Cutter Machine

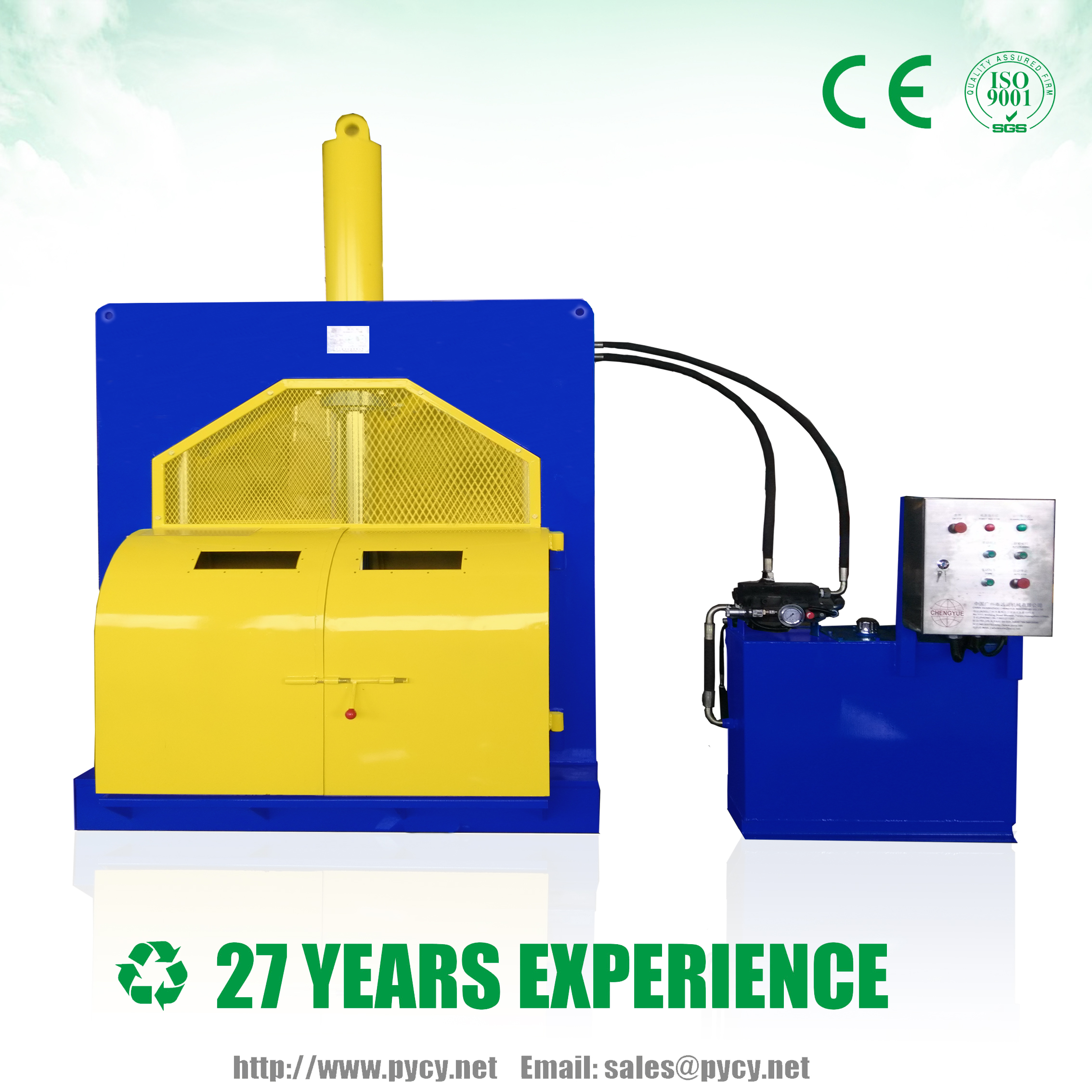

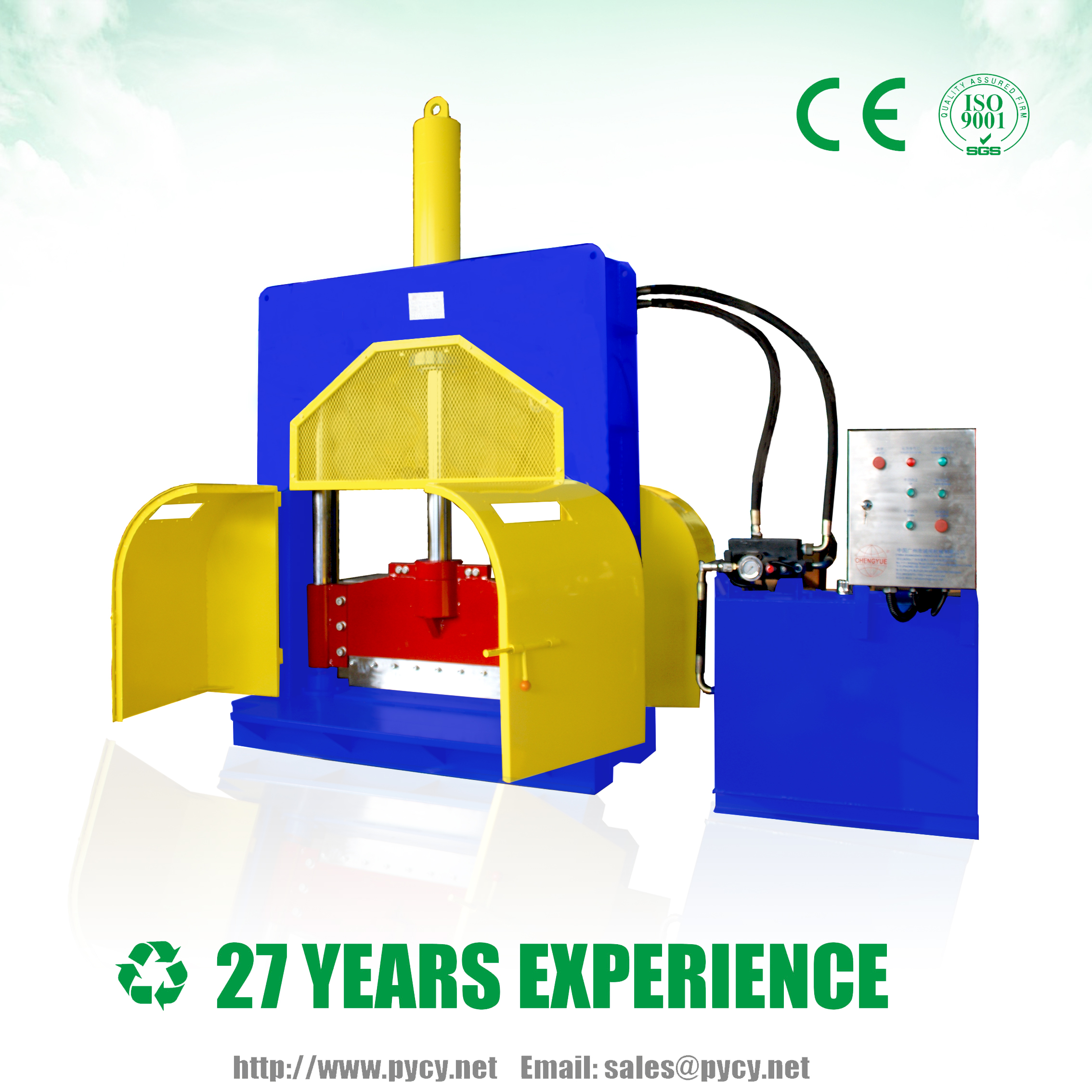

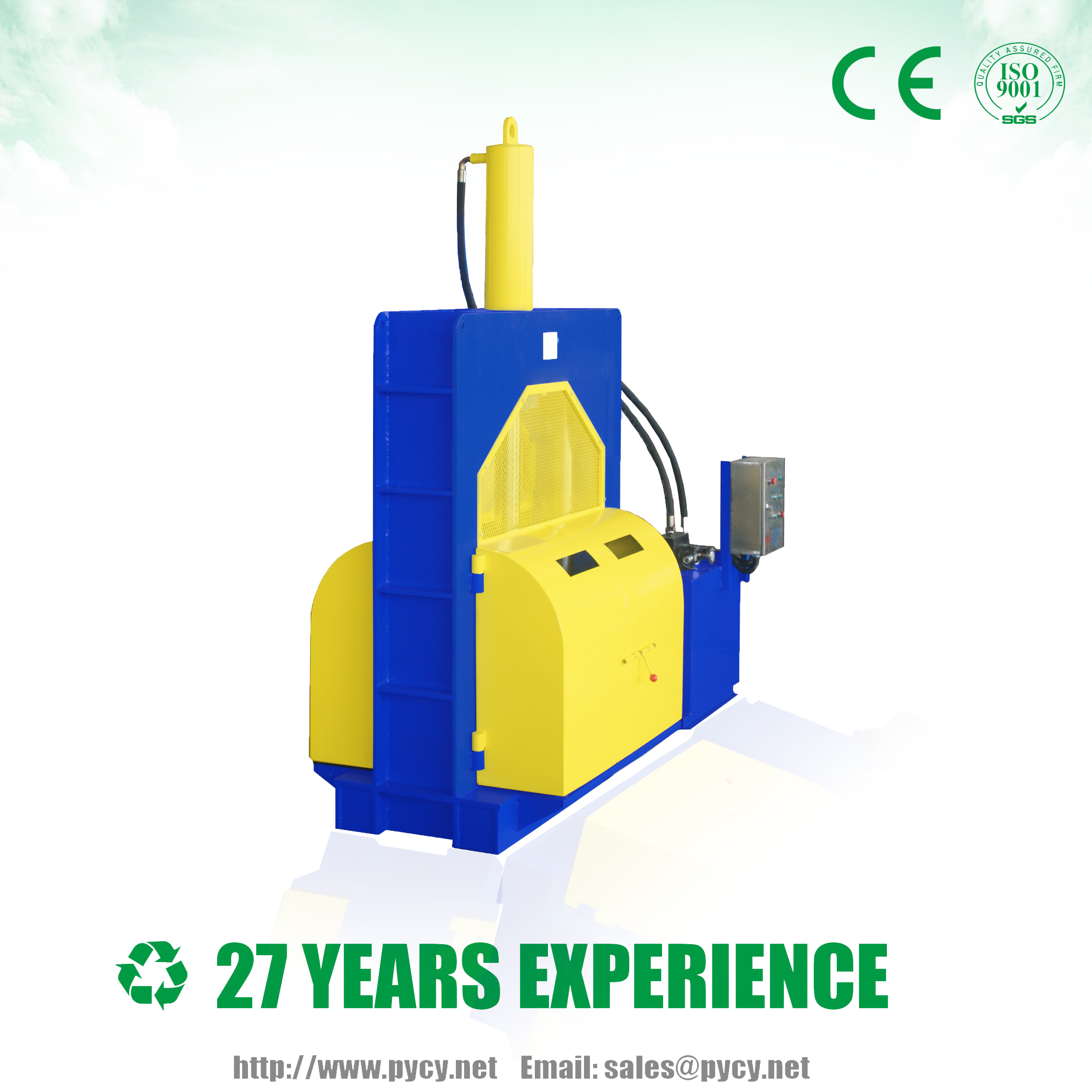

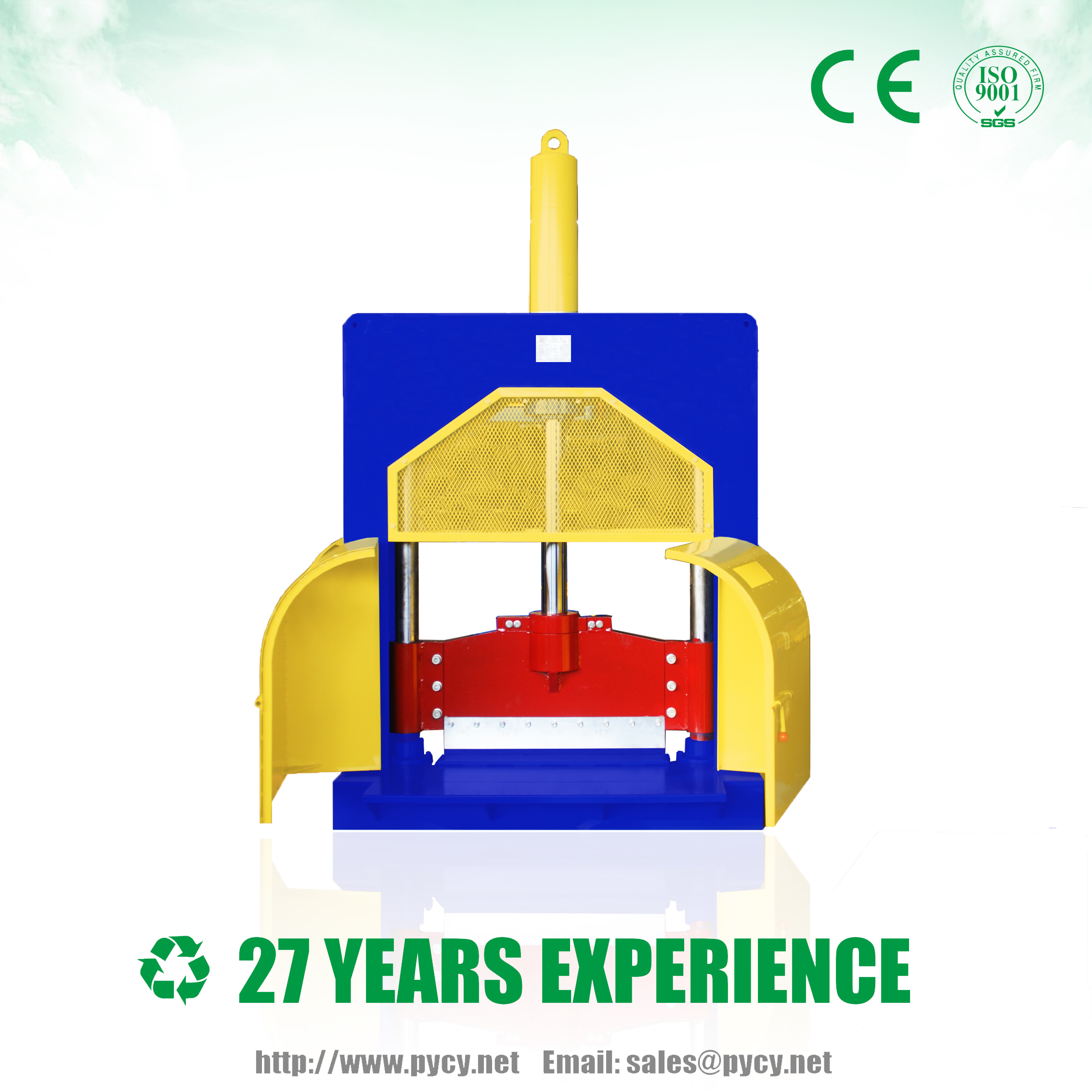

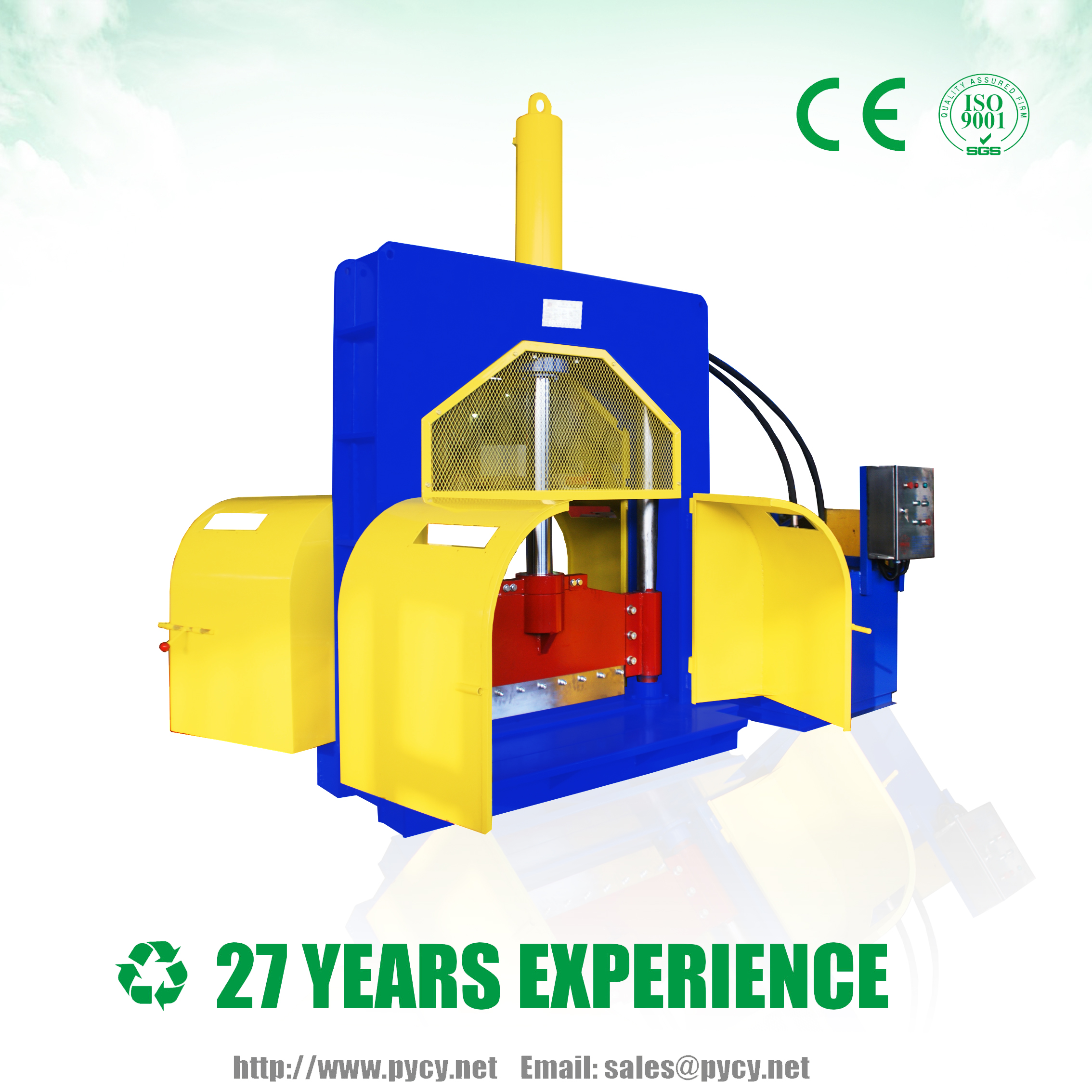

Hydraulic Rubber Cutter


It is mainly composed of cutting knife, rack, working oil cylinder, base, auxiliary worktable, hydraulic system and electrical system. The base of rubber cutter is equipped with cushion plate to protect the cutter blade. It has the advantages of small footprint, easy to install and wide used. This machine is suitable for cutting natural rubber and other plastic materials. With stronger cutter force and high efficiency, it is necessary equipment for rubber factory. We have 900mm width, 1000mm width, 1200mm width and 1500mm width with pressure 40T, 60T, 100T, 250T and 300T.in addition, CUSTOM-MADE is acceptable for us.


Applications:
This machine is applicable for cutting and recycling the large plastic products, huge pipes, slab, rubber, Tire, ABS hard rubber, cord rubber, cord fabric and so on. especially suitable for installing beside the internal mixer and cutting small lump plastic. As for double cylinder rubber cutter, it adopts double cylinder guiding mode, which has high precision guidance and accurate cutting. It is not only suitable for natural rubber, recycling rubber, PVC and PVG, but also suitable for cord rubber and cord fabric and so on.

Operation Procedure:

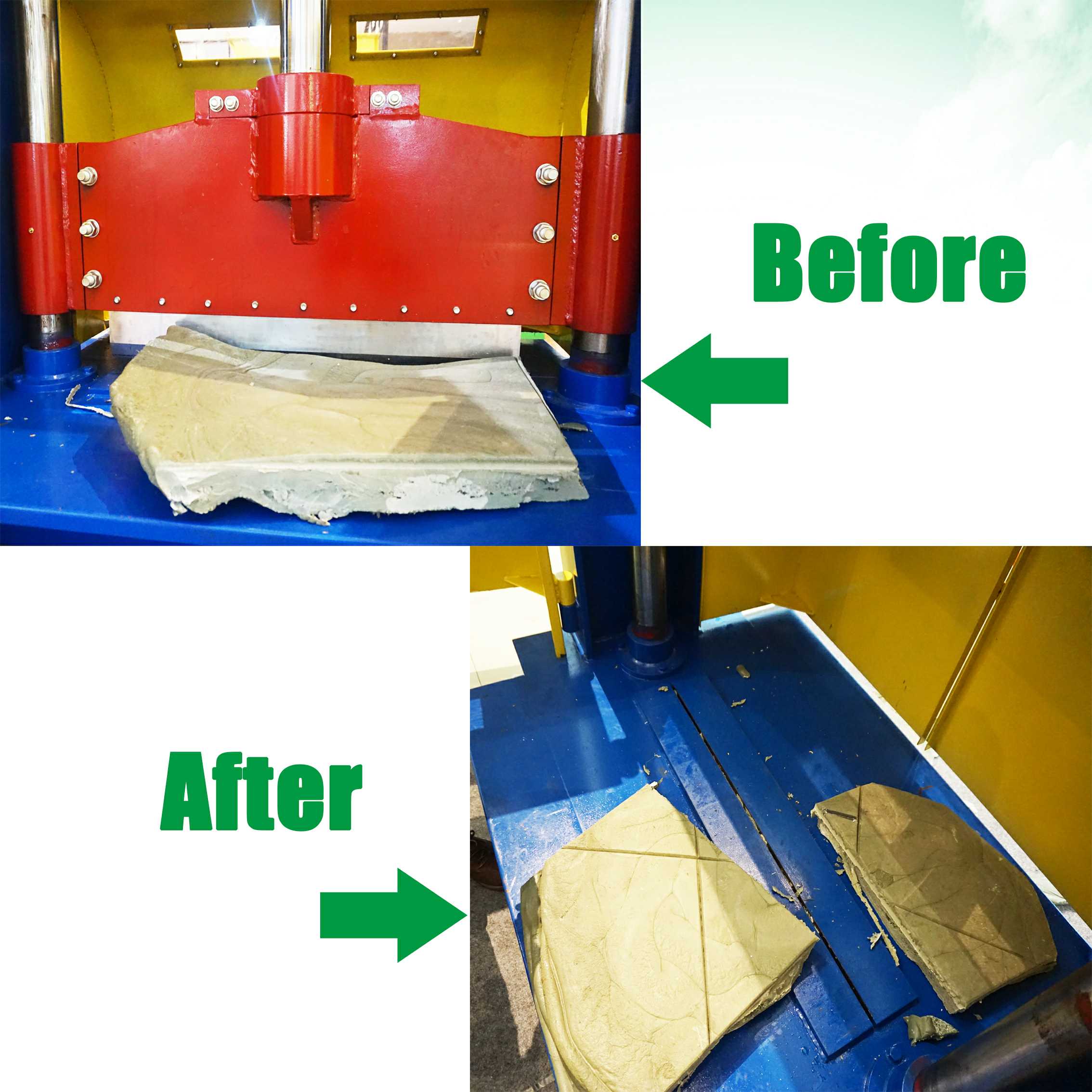

When cutting, the rubber is placed under the cutter, then pressing start button, the cutter is driven by the piston rod, and the rubber is cut down along the slide way on the rack. The upper and lower two limit switches are installed on the rack to control the directional valve to change the movement direction of the cutter and protect the cover of piston rod. The customer can adjust the travel of cutter or preheat and soften the raw rubber before operation, which can improve the production efficiency and save the power consumption to a certain extent.

Operation mode:
1) Manual control mode:
Plug in power supply to start the motor, and then press the up button to make the rubber cutter move up to a certain height, and press the stop button to stop it. Put the pending rubber on the base of cutter bottom and keep a certain cutting width. Press down button to make the cutter move down. When cutting finished, the limit stroke switch, reversing solenoid valve and cutter which are installed on the knife frame will be automatically returned to move up until the other block on the knife rack touches on one of the above stroke. When the valve core of the electromagnetic reversing valve is in the middle position, then the cutter is stopped. If need continue to cut the rubber, just repeat above step. After cutting finished, press stop button to stop the motor and cut off the power supply.

2) Auto control mode:
Plug in power supply to start the motor, put the pending rubber in front of the rubber pushing plate, and press the up button to make the cutter move upwards. At the same time, the rubber pushing plate will push the rubber forward to send the rubber forward. When the block above the knife rack touches the stroke switch, the electromagnetic reversing valve is reversed and the knife frame drives the cutter to move down. At the same time, the rubber pushing plate is stopped, and the cutter is used to cut the rubber block to a certain width. When cutting finished, the lower block which is installed on the knife rack touches the following stroke switch, then the solenoid valve start to reverse, the cutter will be automatically returned to move up, and the rubber push plate will push the rubber forward and send it forward.
Until the upper block on the knife frame touches the upper stroke switch, the electromagnetic reversing valve start to reverse and to make the knife frame drive the cutter to move downward again and repeat above step. If need suspend cutting, just need to press the stop button. After cutting finished, press stop button to stop the motor and cut off the power supply.




Category:

Hydraulic Rubber Cutter has hydraulic single cylinder rubber cutter and hydraulic double cylinder rubber cutter. The single cylinder rubber cutter is suitable for installing beside the internal mixer and cutting small lump plastic. As for double cylinder rubber cutter, it is especially suitable for cutting large lumps plastic such as cord rubber and cord fabric.



1. Independent emergency stop button to stop the machine at any time.
2. Piston rod is processed by precision and strength treatment for long lifetime and not easy to wear.
3. High carbon steel blades can be re-sharpened as often as necessary and ensure its strength and prolong its lifetime.
4. High quality ductile iron knife rest is with high strength to avoid deformation and ensure its blade not broken.
5. Pressing plate moves through guide slot, avoiding its leaning.
6. Sturdy frame structure with whole steel plate welding, which makes it bear twice pressure than itself, ensures machine service longer time.
7. The high pressure rubber hose is used in the oil cylinder to effectively eliminate the vibration caused by hydraulic impact in the pipeline and prevent the joints from loosening and leakage.
8. The hydraulic system is with low noise vane pump, which has clear and concise oil path and easy to maintenance. The running of the equipment is smoother and the noise is greatly reduced.
9.  Simple and convenient operation, stronger cutting force. And the blade is controlled by the hydraulic system; it can reciprocate and be controlled automatically, also can be movable cutting.
10. High efficiency, less area, low noise, stable performance and low failure rate, easy to install and operate.
11. Can cut large lumps original plastic into small flakes, which reduces the huge resistance caused by large lumps original plastic to the equipment so as to prolong its lifetime and improve its efficiency.


Specification
Model Blade Width
(mm)
Bade Stroke
(mm)
Pressure
(T)
Oil Pump
Discharge
(L/min.)
Oil Capacity
(KGS)
Motor Power
(KW)
Weight Machine Size
40T 900 900 40 46 70 7.5 1400 1200*900*2800
60T 1000 900 60 63 110 11 2500 1300*800*2900
100T 1200 1000 100 63 130 15 3100 1400*1000*3100
250T 1500 1000 250 250 200 37 4000 1800*1200*3300
300T 1500 1000 300 340 250 37+11 4500 1800*1200*3400
Above specifications are subject to change without any notice.
